Taller de reconocimiento de partes internas servidor

Equipo: IBM Netfinity 5000 866011U
Sp: 20123059
Chipset: 866011U

GENERALIDADES

Partes: IBM Netfinity 5000 866011U Part Nro. 20123059
Procesador: 4 Pentium III 550 Mhz /100 Mhz/ 512 Mb Cache
Unidades ópticas: CD-ROM
Disco Duro: IDE / EIDE
Memoria Ram Max: 4 GB

DESCRIPCION DE LA BOARD

Board tipo 866011U
CPU Soportada:

Processor Manufacturer Intel
Processor Type Pentium III
Processor Speed 550 MHz x 4
Installed Qty 4
Max Supported Qty 4
Processor Upgradability Upgradable

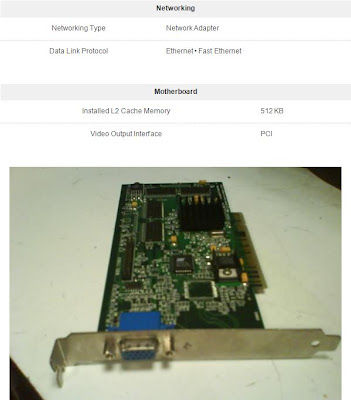

GENERALIDADES Parte II

Memoria Parte III

SISTEMA I/O (E / S) Parte IV

SISTEMA I/O (E / S) Parte V

CD/DVD Other Drivers Parte VI

Audio / Video Dimensiones Parte VII

Taller de reconocimiento de partes internas equipo de computo

Equipo: COMPAQ Presario
Sp: 161422-001
Chipset: Intel 810 FW82810E


GENERALIDADES

Partes: COMPAQ Part Nro. 179137-706-CD
Procesador: Pentium III 450 Mhz /100 Mhz/ 512 Mb Cache
Unidades ópticas: Compaq Spare DVR
Disco Duro: Maxtor 6.4 GB
Memoria Ram Max: 512 MB

Descripción de la Board

Board tipo ATC6430M

CPU Soportada:

1-CPU con Slot 1 y Socket 370 PPGA.

2-CPU soporta Reloj de 66MHz, 100MHz y 133MHz . frecuencias de reloj de 3.0x a 8.0x (paso 0.5X).
3-Soporta CPUs: Pentium II 233MHz ~ 450 MHz, Celeron 300 ~ 500MHz, Pentium III 450 MHz ~ 650MHz.
4-CPU Core Voltaje 1.30V ~ 2.05V (paso 0,05 V), y 2.1V ~ 3.5v (Paso 0.1V); CPU ~ I / O Voltaje 3.3V. Construido en regulador de tensión de conmutación, con apoyo a la auto detección de Vcore.

Taller de reconocimiento de partes internas equipo de computo I (Memoria Soportada)

Memoria Soportada

1-Dos slots DIMM integrados hasta 256 MB de SDRAM por slot

2-Frecuencia de 66 PC / PC-100 compatible.

Taller de reconocimiento de partes internas equipo de computo II (Sistema I/O (E / S) )

SISTEMA I/O (E / S):
1-Chipset Intel 810 para I / O Control FW82810DC100 / FW82810E + FW82801AA.
2-frecuencia del bus 66MHz/100MHz
3-5 slots PCI INTEGRADOS, conformes con la versión 2,2 PCI Local Bus.
4-Dos puertos Isa/Eisa.
5-Un AMR (Audio, Modem Riser) slot integrado.

Taller de reconocimiento de partes internas equipo de computo III (Sistema I/O (E / S) )

6-Dos Dual Master conectores IDE, a UDMA33/66 para 4 dispositivos IDE de alta capacidad como disco duro, CD-ROM, LS-120 y cinta de copia de seguridad, etc.

Taller de reconocimiento de partes internas equipo de computo IV (Sistema I/O (E / S) )

7-Dos conectores USB en la pila de apoyo hasta 127 dispositivos USB.
8-PS / 2 Keyboad y ratón PS / 2 conectores.

Taller de reconocimiento de partes internas equipo de computo V (Sistema I/O (E / S) )

9-Un puerto conector de infrarrojos (IrDA TX / DX.
10-Un puerto FDD apoyo a dos unidades de disquete: 1.2MB / 1,44 MB /2.88MB.

11-Un puerto paralelo para SSP / EPP / ECP modo de impresora.
12-Dos Fast UART 16550A compatible de serie de conectores VGA y puerto. Un Game / Midi puerto y 3 puertos de audio para Speak-out, Line-in y Micrófono-in.
13-Uno conector SB-Link para tarjeta de sonido PCI.

Taller de reconocimiento de partes internas equipo de computo VI (BIOS Soportada)

BIOS Soportada:

Built-in VGA BIOS in Intel 810; and built-in Keyboard BIOS;

AWARD BIOS in Intel 810, providing CMOS Setup Utilities:
Standard CMOS Features Setup for Date, Drives and VGA ;
Advanced BIOS Features Setup for CPU Cache, Self Test, Boot Device,
Typematic Rate , and Security Options etc.;

Advanced Chipset Features Setup for SDRAM CAS, RAS, System BIOS

Cacheable, and Video BIOS Cacheable etc.;
Integrated Peripherals Setup for IDE Mode, USB, Audio, and Modem etc.;
Power Management Setup on Video, HDD, CPU etc.;
PnP/PCI Configurations Setup for PnP, Reset, Resources etc.;
PC Health Status Control and Setup;
Frequency / Voltage Control on CPU, SDRAM, PCI & SSC etc.;
Load Fail-Safe Defaults;
Load Optimized Defaults;
Set Supervisor/User Password;

Dimensiones:

308mm x 202mm, Factor de Forma ATX, con un conector de poder ATX

Taller de reconocimiento de partes internas equipo de computo VII (Cable Ultra DMA 66)

Cable Ultra DMA 66 (conector de 40-pines y conector de 80-y la línea de cable) para FW82801AA chipset que soporta ambos UDMA UDMA 33 y 66 en la board . En otras palabras, el cable Ultra DMA 33 sólo se utiliza con chipset FW82801AB chip y el cable Ultra DMA 66 como se describe a continuación:

Taller de reconocimiento de partes internas equipo de computo VIII (Tarjeta de Red)

Tarjeta de Red PCI (No Integrada)
TARJETA DE RED GIGABIT ETHERNET PCI
MODELO: ProG-2000S MARCA: Cnet
Estándares:
IEEE 802.3: 10BASE-T
IEEE 802.3u: 100BASE-TX
IEEE 802.3ab: 1000BASE-T
IEEE 802.1Q:VLAN Tag
IEEE 802.1p: PACKET PRIORITIZACION
IEEE 802.3X: FLOW-CONTROL
TIPO DE BUS: ESPECIFICACIÓN PCI-BUS REVISION 2.2
INTERFACE DE RED: RJ-45 JACK
TIPOS DE RED SOPORTADA: 10BASE-T CATEGORY
100BASE-TX/1000 BASE-T: CATEGORIA 5 TP
FULL-DUPLEX AVAILABLE INTHE MODES
INDICADORES DE LEDS: 4 LEDS VERDES 10/100/1000 STATUS DE ACTIVIDAD
BOOT ROM: 128K BYTES WITH ON-BOARD BOOT ROM SOCKET
CERTIFICACIONES: CE,FCC
SOFTWARE SOPORTADO: MS WINDOWS 98/ME/2000/XP/VISTA
Dimensiones Y Peso:
DIMENSIONES: (L X W) 119.9 X 51mm (4.72 X 2 imches)
